Die Anfertigung der Flugabwehrkanone 40 mm Pdr-MK-VI Flak auf der 'Prince of Wales"

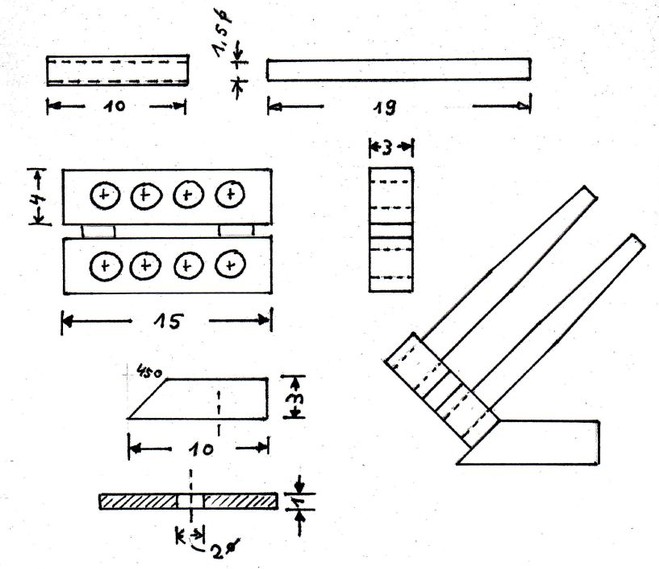

Es waren vier Lafetten mit je 8 Rohren auf dem Schiff montiert. Die Anfertigung im Maßstab 1:200 ist samt einer einfachen Zeichnung hier beschrieben:

a) Vier Lafetten mit je 8 Rohren: 2mm Messingrohr 10mm lang, aufgebohrt auf 1,5 mm zur Aufnahme der Geschützrohre, 1,5 x 19 mm lang, nach vorne leicht konisch geschliffen. Oberfläche: Schwarznickel.

b) Korpus: Aus einer Messingstange 3 x 4mm werden 2, je 15mm lange Stücke abgesägt, zur Aufnahme der Kanonenrohre 4 Bohrungen je 2mm und im Abstand von 1mm
zusammen gelötet.

c) Ein Ms-U-Profil, 3 x 3mm und etwa 10mm lang wird an einer Querseite 45° abgeschrägt, auf der Gegenseite zugelötet und außermittig ein 0,8mm Ms-Draht, ca. 8mm lang, eingelötet. (Auf dem Deck wird eine 2mm Schraube mit einer Bohrung von 0,8mm als Lager der Kanone eingeschraubt). Auf der Schrägseite wird der Korpus der Kanonenrohre angelötet. So haben die Rohre einen Winkel von 45°. Oberfläche: vergolden.

d) Der fertige Korpus mit den Kanonenrohren benötigt noch eine Standplatte: Eine Ms-Platte 13mm Durchmesser l stark mit einem 2mm Loch dient zur Aufnahme der Schraube mit einer vertikalen Bohrung von 0,8mm. Oberfläche: Glanznickel.
